Serra ponte CNC
Serra Ponte ATENA CNC 4 Eixos + 1
Corte, modelagem e gravação de pedra com interpolação de 4 eixos controlada
Comando
CNC italiano ESA
Interface
Touch 19”
Cabeçote
0–360° · inclina 45°
Mesa
Inclina 85°
01Visão geral

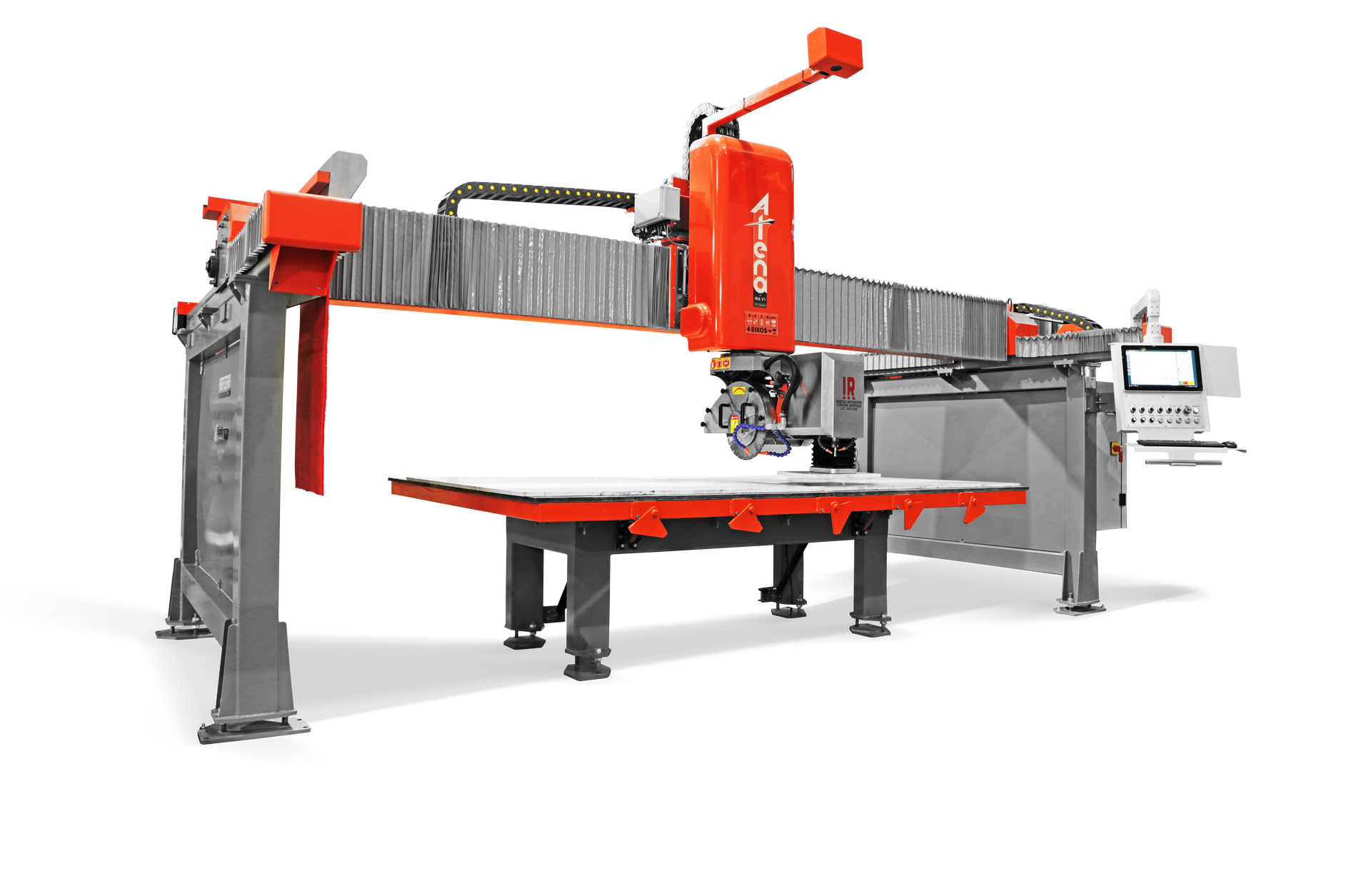

O que a Serra Ponte ATENA CNC 4 Eixos + 1 entrega na sua marmoraria
Com interpolação de 4 eixos controlada, a ATENA CNC 4+1 é uma máquina de corte, modelagem e gravação de pedra CNC. Foi desenvolvida para simplificar e agilizar os processos de corte de pedras, cerâmicas, mármores e granitos.
Combine esses recursos com o sistema italiano ESA CNC e o software italiano de última geração Zeus, servo motores digitais e software de desenho CAD CAM para fazer todos os tipos de cortes com facilidade. A máquina é equipada com manipulador a vácuo para o movimento automático de pedras, otimizando o uso da peça durante o processo de corte.
Aplicações
Dados técnicos
- Controle de interpolação de 4 eixos com sistema italiano CNC ESA
- Interface com tela de toque colorida de 19”
- Cabeçote gira 0°–360° e inclina 45° para qualquer direção
- Mesa de trabalho inclina 85° para facilitar o carregamento
- Cortes manuais disponíveis
- Alinhamento manual/automático para otimizar a superfície da pedra
- Cabeçote de gravação (spindle) com fuso elétrico para escultura 2D

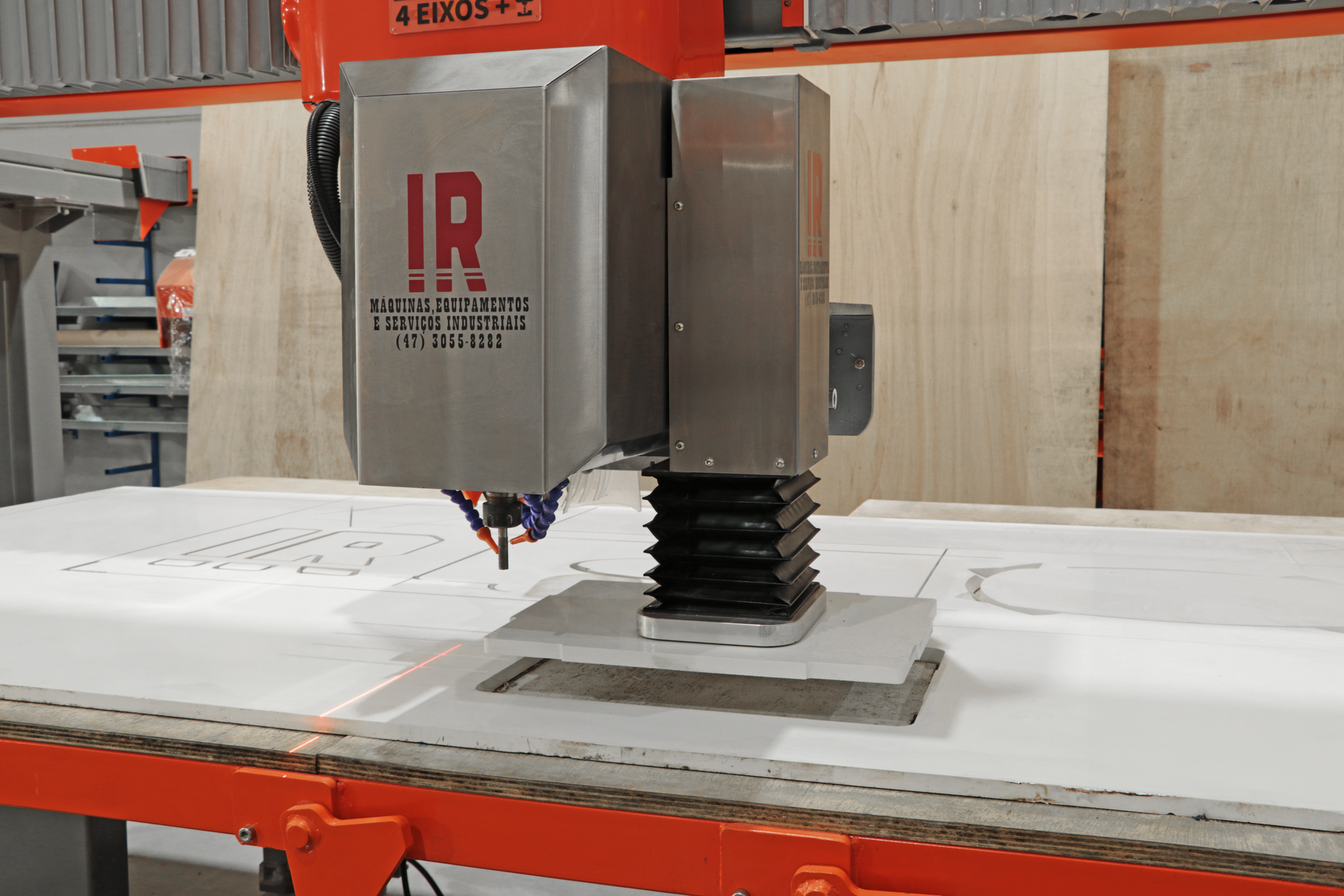

- Manipulador a vácuo para manipulação das peças
- Câmera fotográfica para alinhamento, evitando defeitos e combinando veios
02Diferenciais
Engenharia pensada para produção contínua

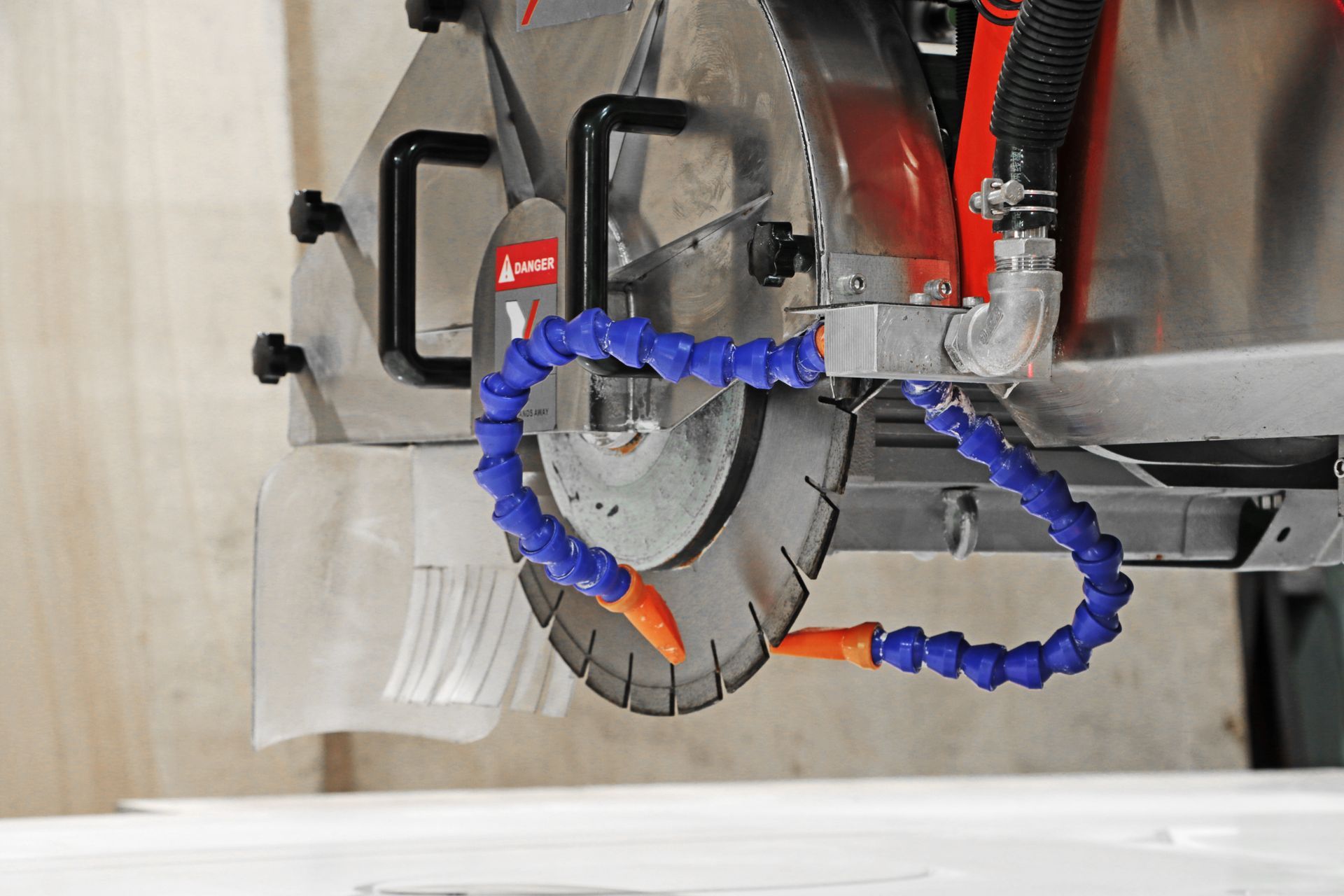

Corte vertical e inclinado com lâmina do disco

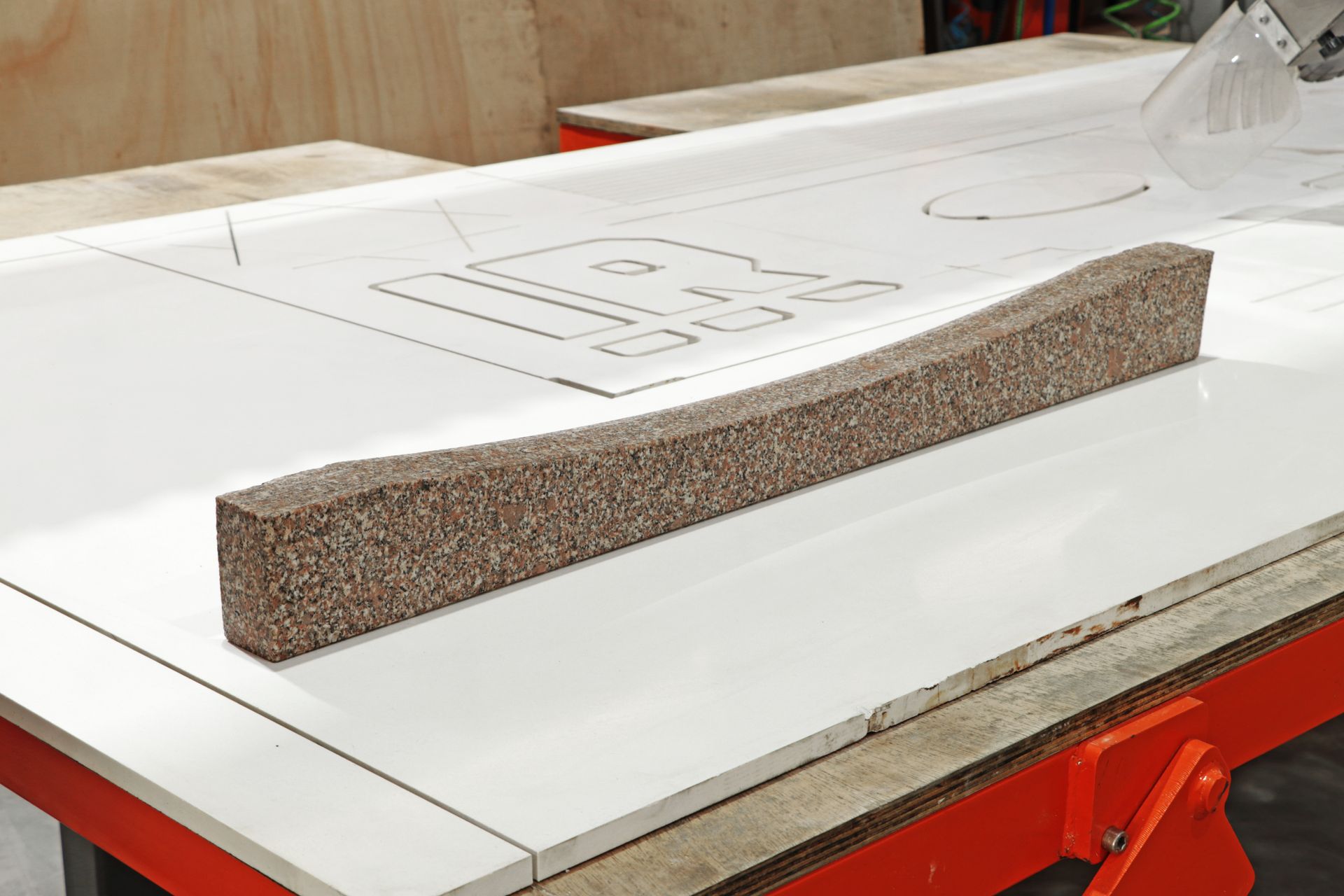

Cortar curvas com corte de contorno

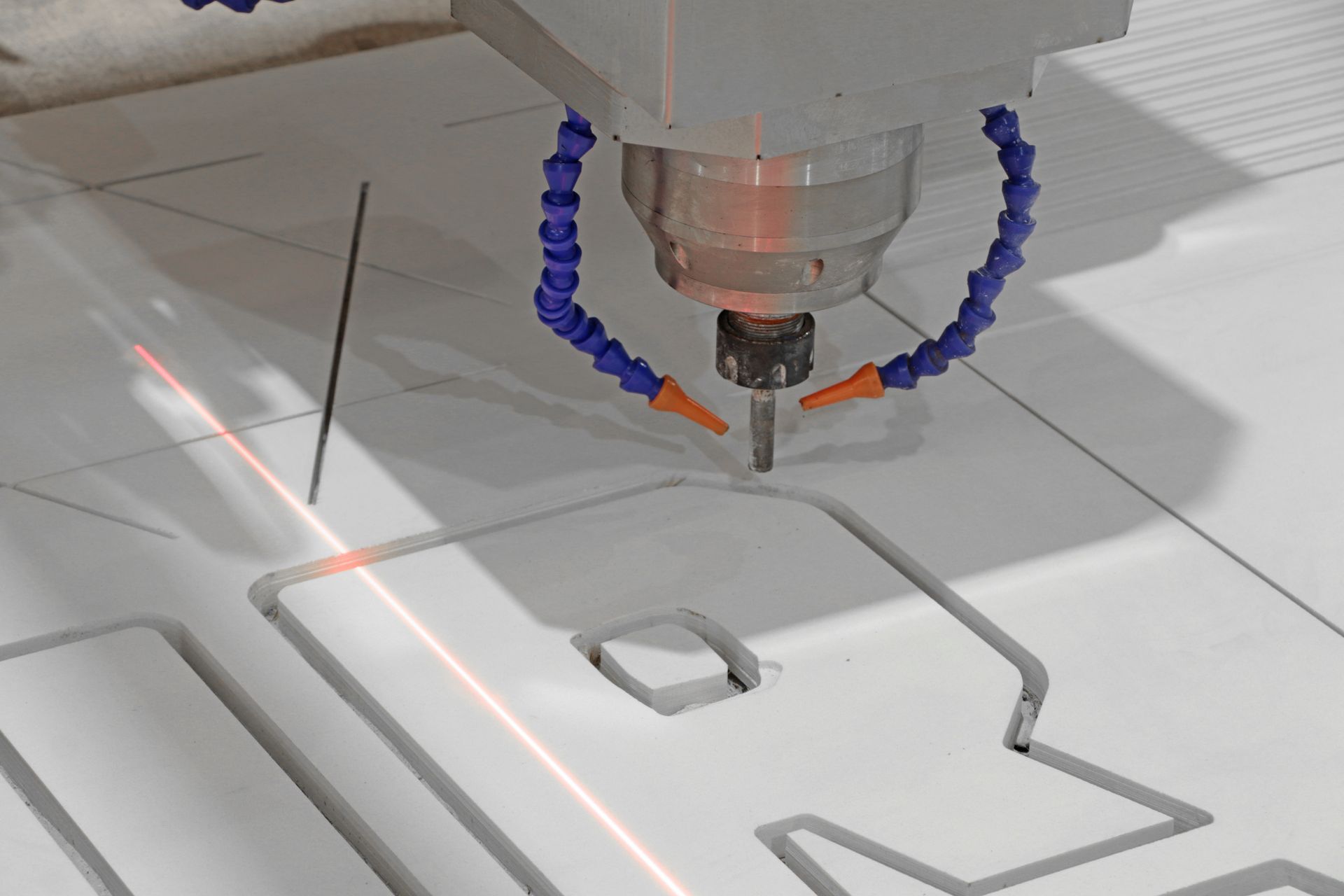

Ferramenta acionada: fresas, brocas e ferramentas de gravura

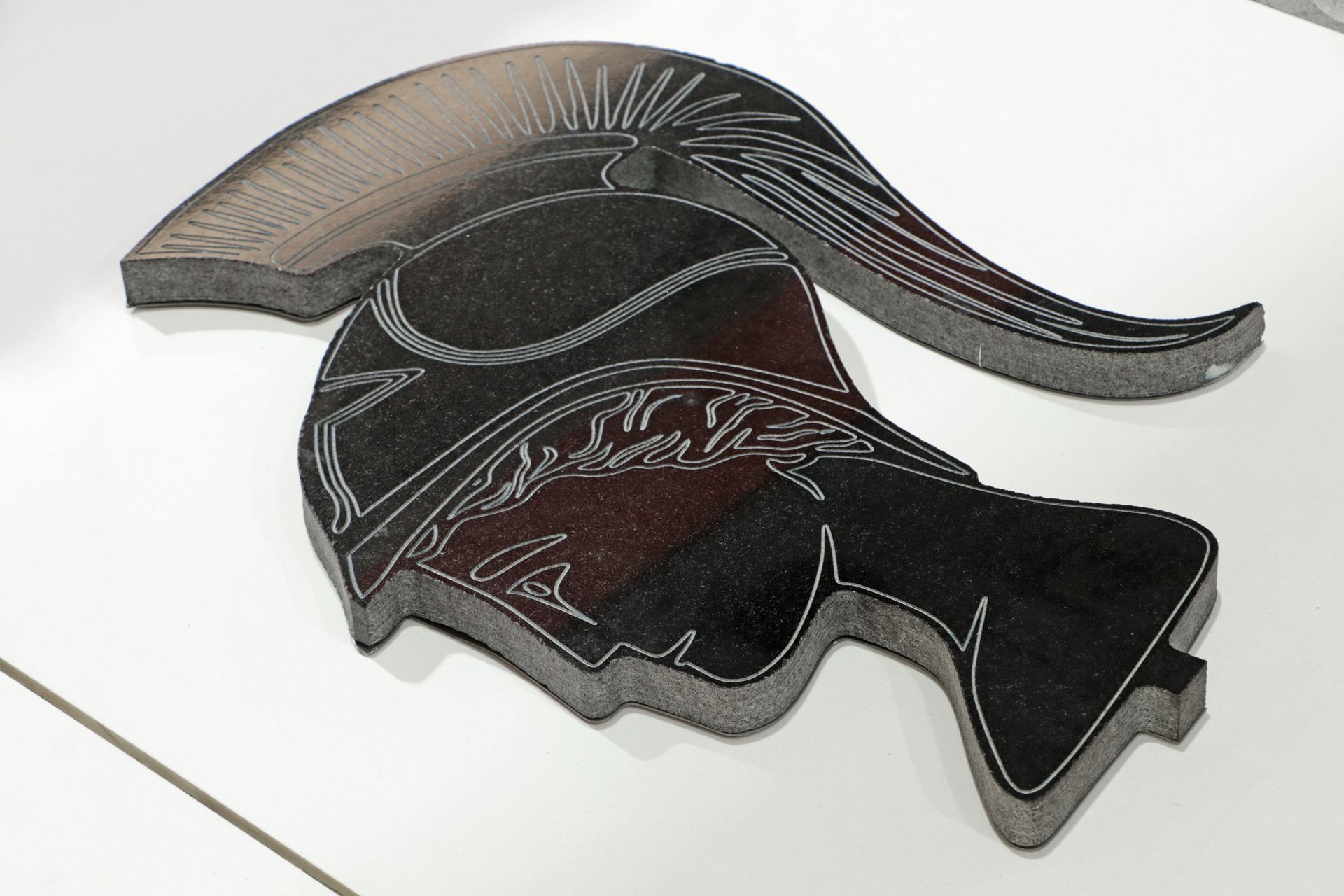

Fresamento incremental para corte de pia, perfil e gravura

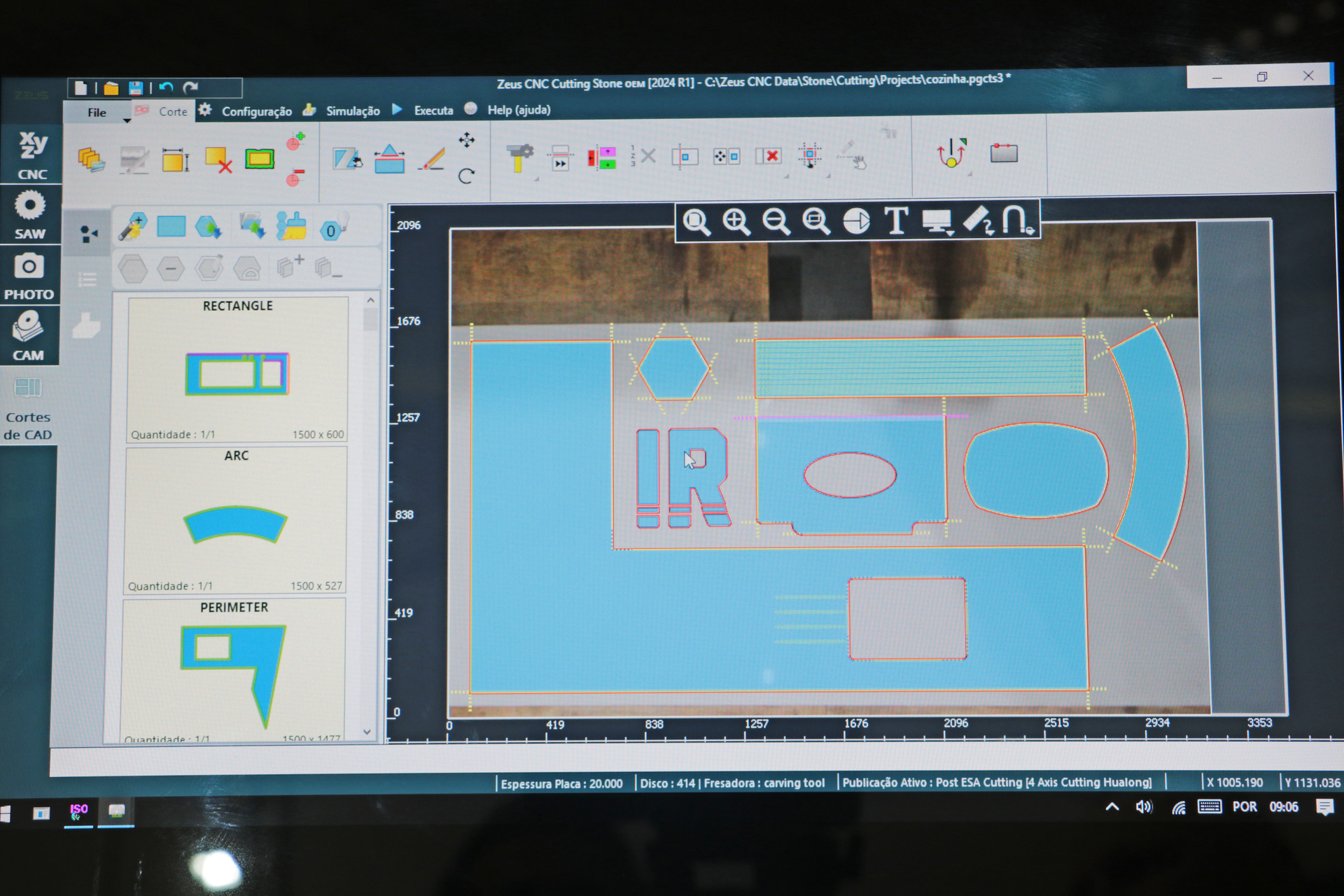

Software italiano Zeus e CAD CAM
Em operação
Conheça a Serra Ponte ATENA CNC 4 Eixos + 1
03Ficha técnica
Medidas e capacidades
- Diâmetro da lâmina
- 350 – 500 mm
- Máx. espessura de corte
- 90 mm
- Máx. comprimento de corte
- 3.500 mm
- Máx. altura de elevação
- 250 mm
- Dimensões da mesa de trabalho
- 3.500 × 2.100 mm
- Máx. levantamento por ventosas
- 200 kg
- Potência do motor principal
- 15 kW
- Potência do motor do quadro do cortador
- 2 kW
- Potência do motor de mudança de feixe transversal
- 1,1 kW
- Potência do motor de elevação
- 0,85 kW
- Potência do motor da estação hidráulica
- 2,2 kW
- Potência total instalada
- 22 kW
- Consumo de água
- 2 m³/h
- Peso bruto
- 4.000 kg
- Altura de trabalho
- 240 mm
- Comprimento de trabalho
- 2.280 mm
- Largura de trabalho
- 3.550 mm
03Dimensões
Desenho técnico e ocupação de área
04Galeria

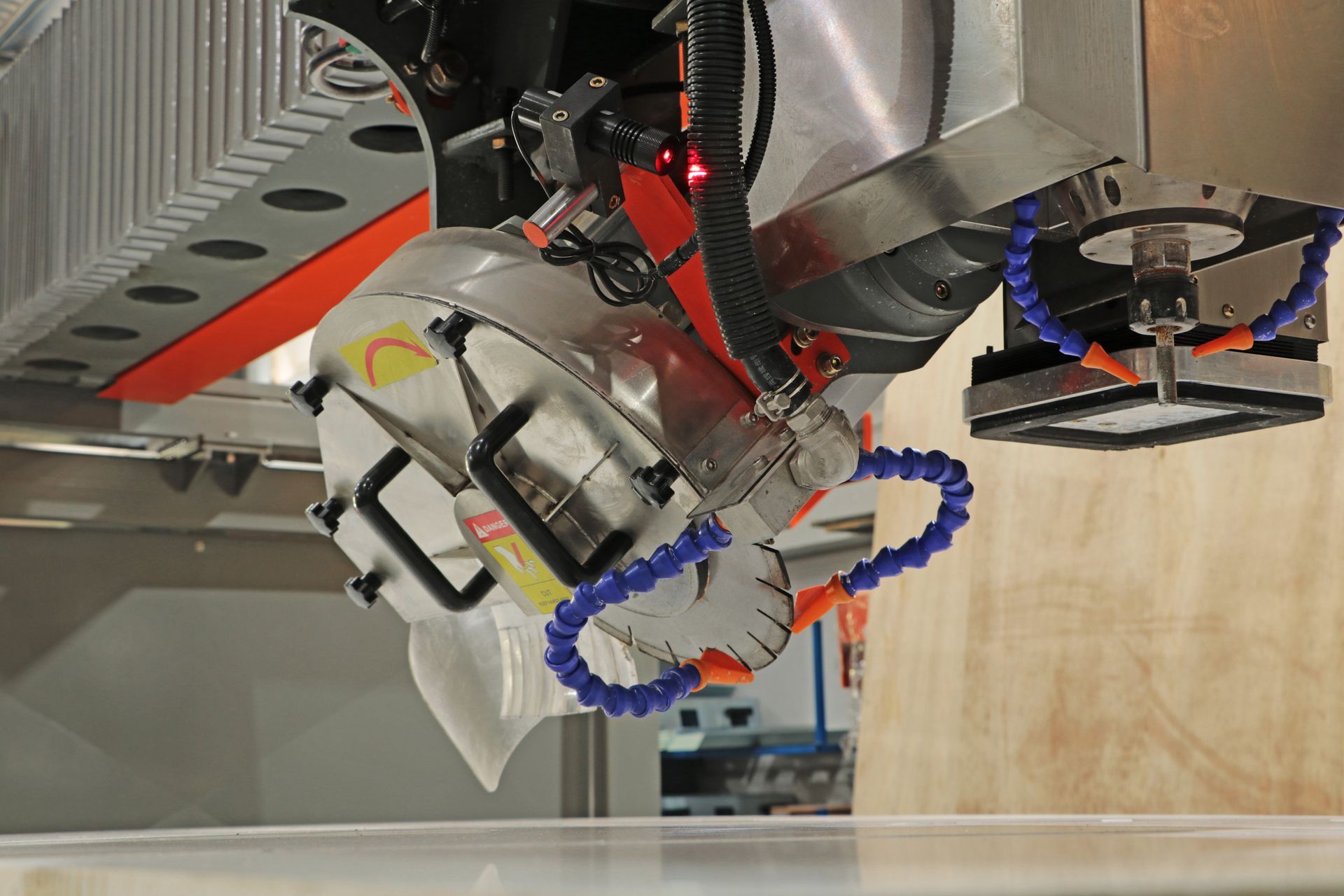

A máquina por dentro
Quer um orçamento da Serra Ponte ATENA CNC 4 Eixos + 1?
Fale com nosso time técnico e receba proposta com prazo, condições e treinamento incluso.
